BELKA PROSTA – wykresy sił wewnętrznych

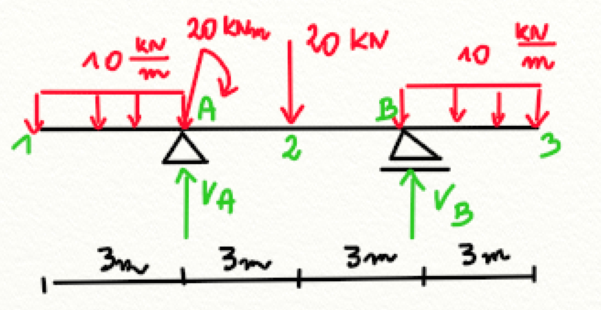

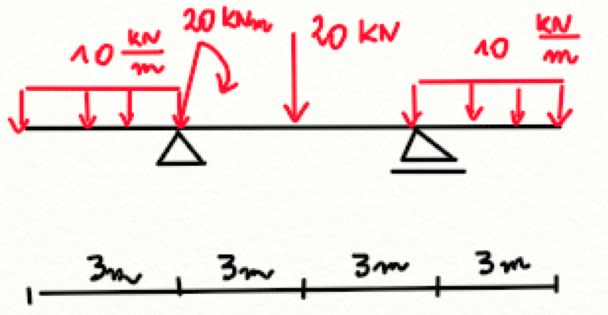

Rozwiązać belkę w zakresie reakcji i narysować wykresy sił wewnętrznych. (zadanie podesłane przez jednego ze studentów)

Rozwiązanie:

Zaczynamy klasycznie od oznaczenia punktów charakterystycznych i obliczenia reakcji podporowych.

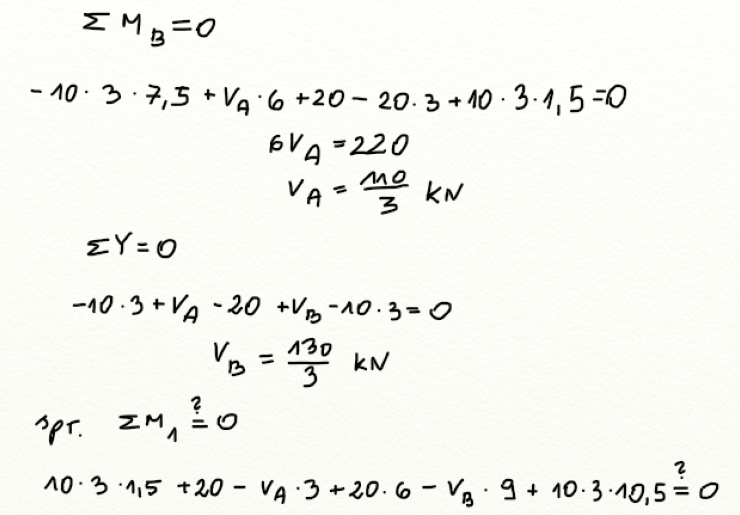

Suma momentów względem punktu B i suma sił pionowych ma wynosić 0! Pamiętajmy o wykonaniu na samym końcu sprawdzenia.

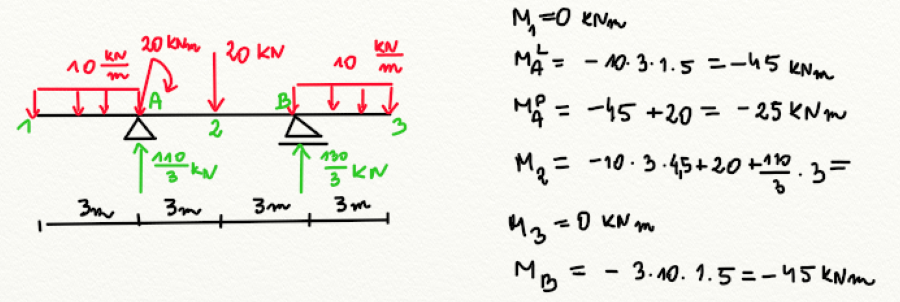

Sprawdzenie wyszło, więc lecimy dalej. Rozpoczynamy od wykresu momentów gnących.

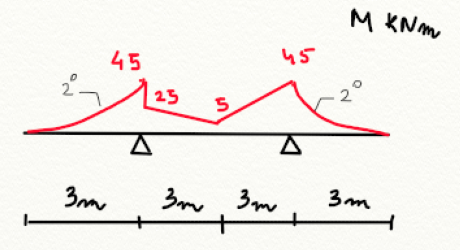

Rysujemy wykres. Wartości odkładamy po stronie rzeczywiście rozciąganej. Po drugie, w miejscu, gdzie jest przyłożony moment skupiony, musi być skok o tę wartość.

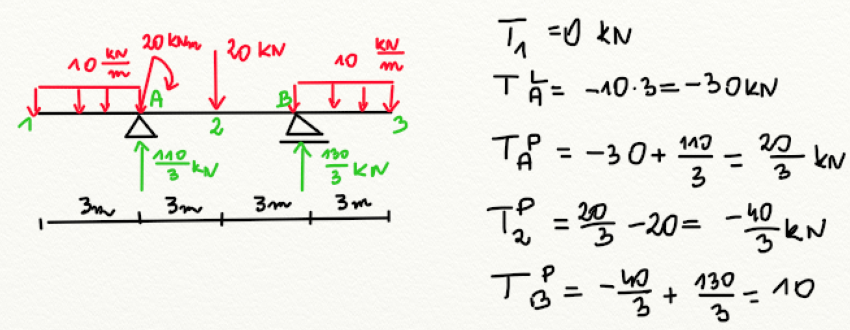

Czas na siły tnące.

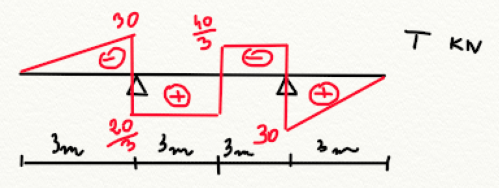

I wykres:

Z racji tego, że nie ma żadnej siły poziomej, w belce nie wystąpią żadne siły osiowe.
