RAMA Z KOMORĄ ZAMKNIĘTĄ

Rozwiązać ramę z komorą zamkniętą w zakresie reakcji i sił przekrojowych.

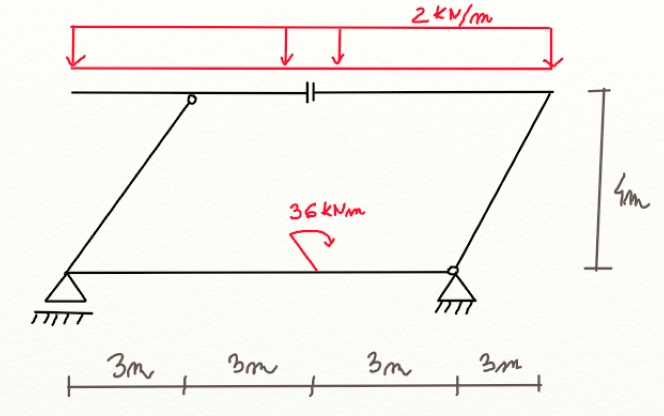

Rama z komorą zamkniętą

Rozwiązanie:

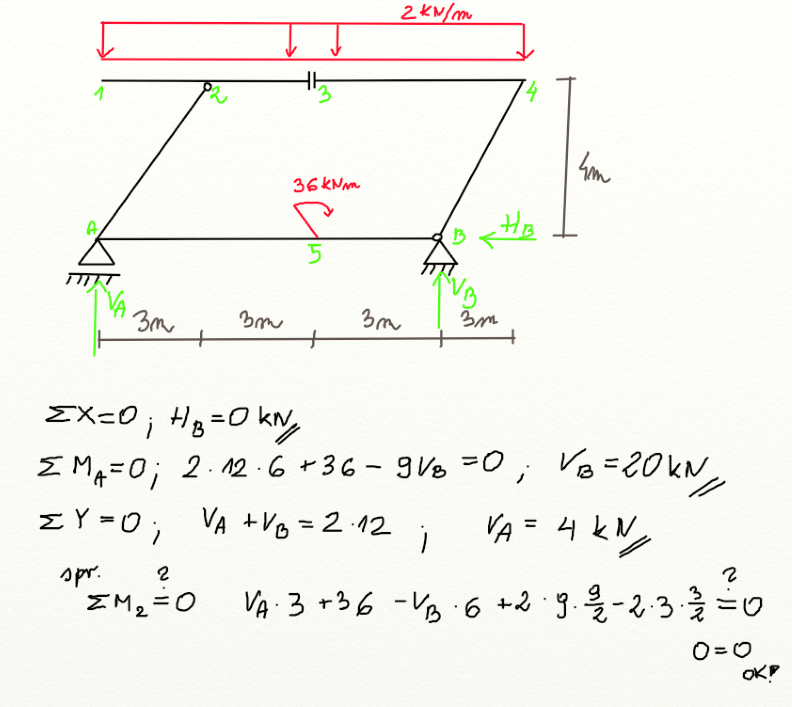

Zaczynamy od oznaczenia węzłów ramy. Następnie wyznaczamy reakcje, układając 3 równania równowagi. Po wyznaczeniu reakcji, warto sprawdzić otrzymane wyniki. W przeciwnym wypadku nasze długie obliczenia mogą pójść na marne, a tego przecież nie chcemy.

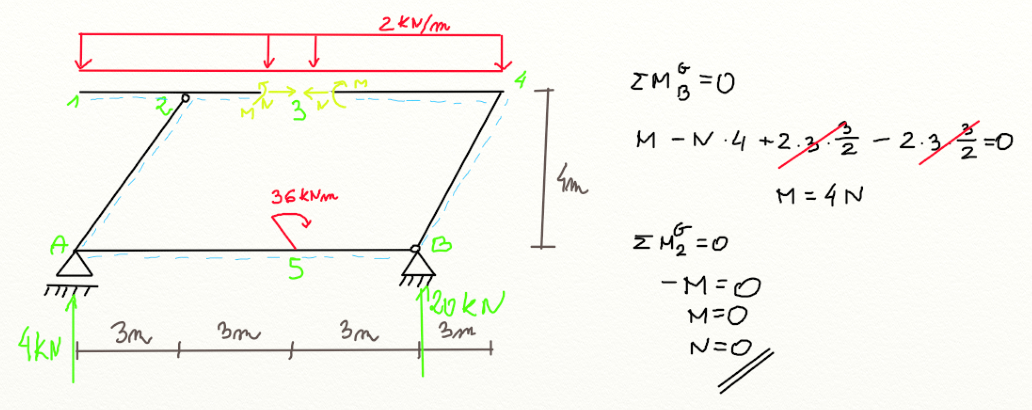

Mając już wyznaczone i sprawdzone reakcje, zabieramy się za otworzenie naszej ramy. W tym celu przecinamy ramę w pkt. 3. Jest to połączenie łyżwowe, tzn. takie, w którym nie występuje siła tnąca. Dlatego w tym miejscu kolorem żółtym oznaczamy tylko moment zginający M i siłę osiową N. Kolejnym krokiem jest ułożenie dwóch warunków równowagi, dzięki którym obliczymy poszukiwane wartości sił wewnętrznych. My posłużymy się dwoma warunkami na momenty zginające, które muszą być zerowe w przegubach.

Znając już reakcje i mając otwartą ramę możemy przejść do wyznaczania wartości sił wewnętrznych ramy.

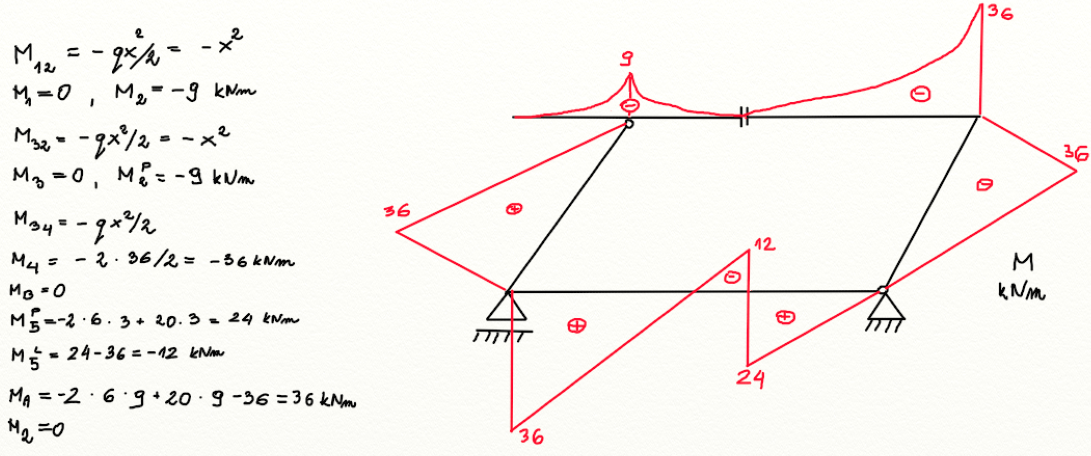

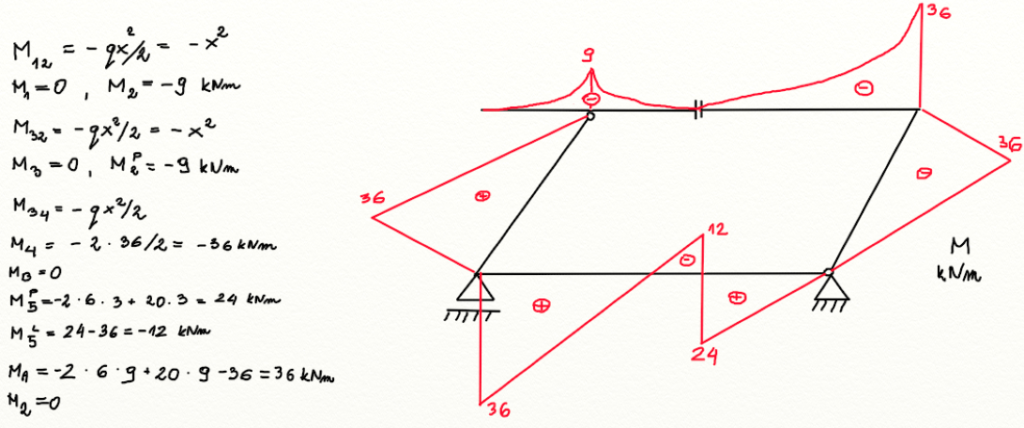

Zaczynamy od momentów zginających:

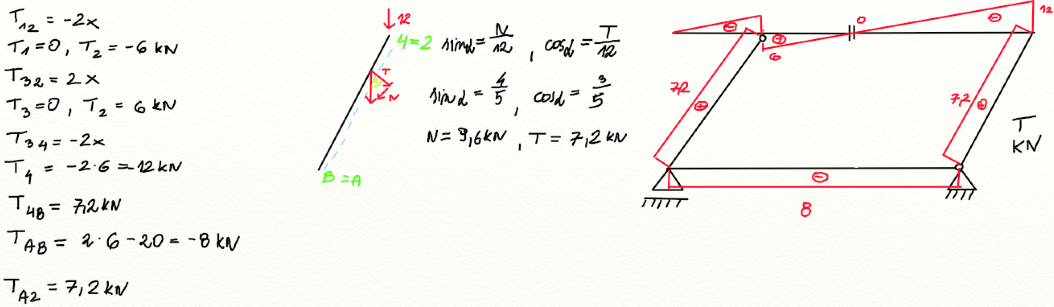

Siły tnące:

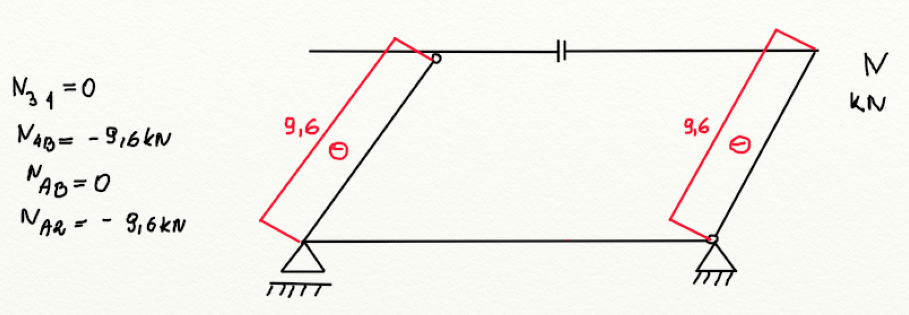

I na koniec, siły osiowe:

Podobne, ciekawe przykłady znajdziesz tutaj: Rama z komorą zamkniętą 1 i Rama z komorą zamkniętą 2.
