TWIERDZENIE MENABREI – REAKCJE I WYKRESY

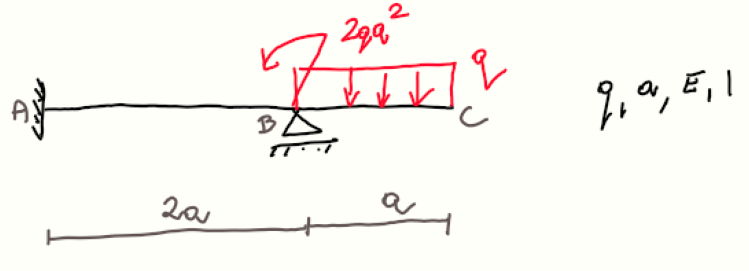

Korzystając z twierdzenia Menabrei rozwiązać belkę statycznie niewyznaczalną w zakresie reakcji i sił przekrojowych.

Rozwiązanie:

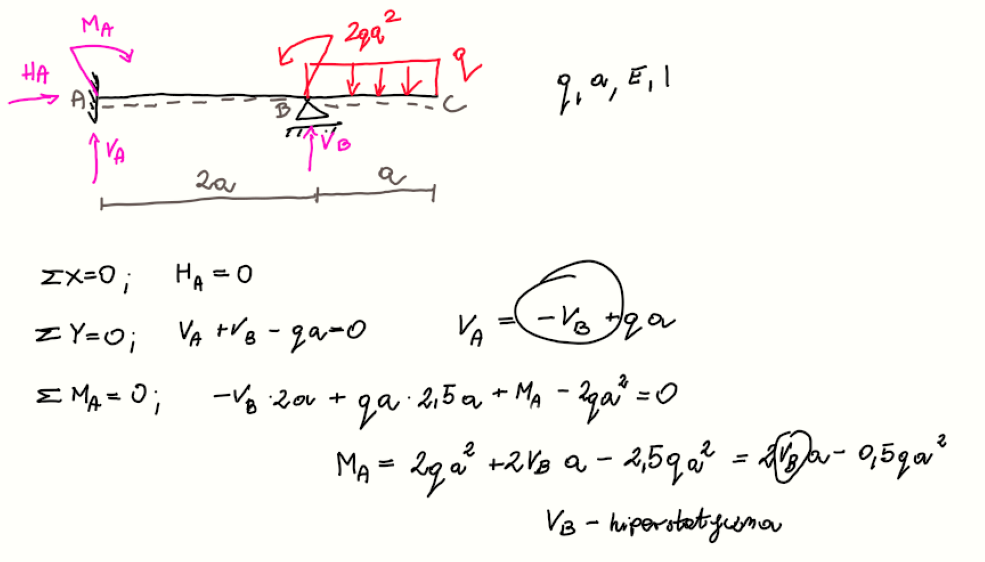

Zaczynamy od wprowadzenia reakcji podporowych. Układamy równania równowagi, z których wnioskujemy, że mamy 1 wartość nadliczbową (hiperstatyczną) – Vb.

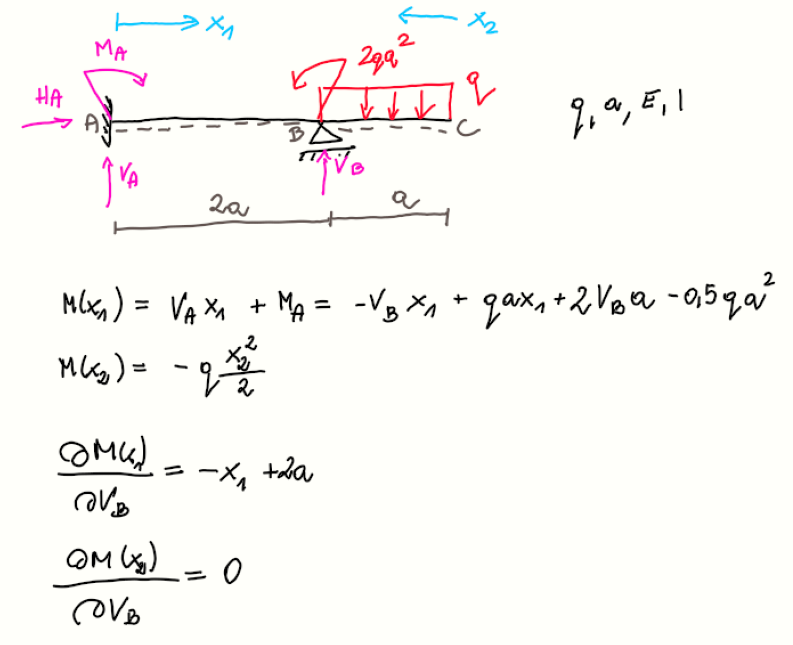

Wprowadzamy przedziały X1 i X2, względem których będziemy liczyć moment zginające i ich pochodne cząstkowe względem hiperstatycznej.

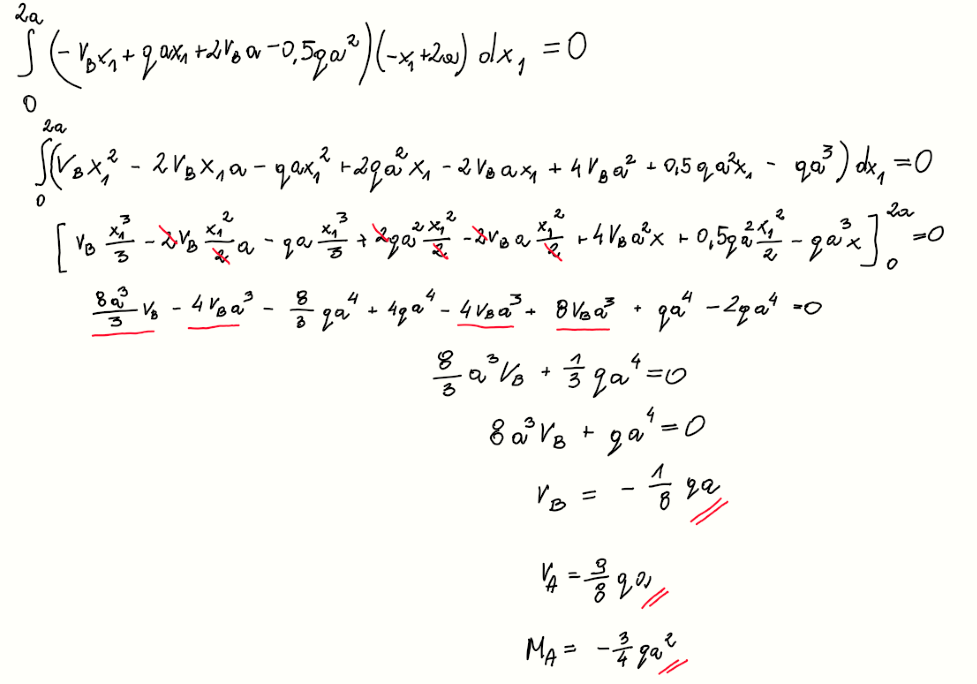

Podstawiamy wszystko pod całkę i obliczamy.

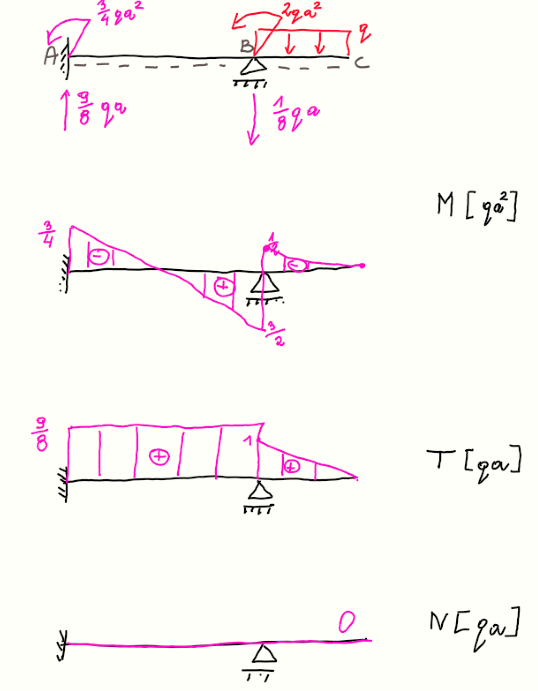

Mając wyznaczone reakcje przechodzimy do narysowania wykresów sił wewnętrznych.
