TWIERDZENIE CASTIGLIANO – PRZEMIESZCZENIE PIONOWE

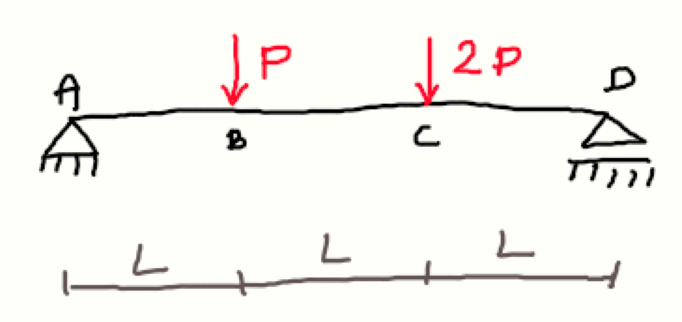

Wyznaczyć składową pionową przemieszczenia punktu C belki (Twierdzenie CASTIGLIANO).

Rozwiązanie:

(Postępujemy dokładnie tak samo jak w poprzednim przykładzie (1) lub przykładzie (2)).

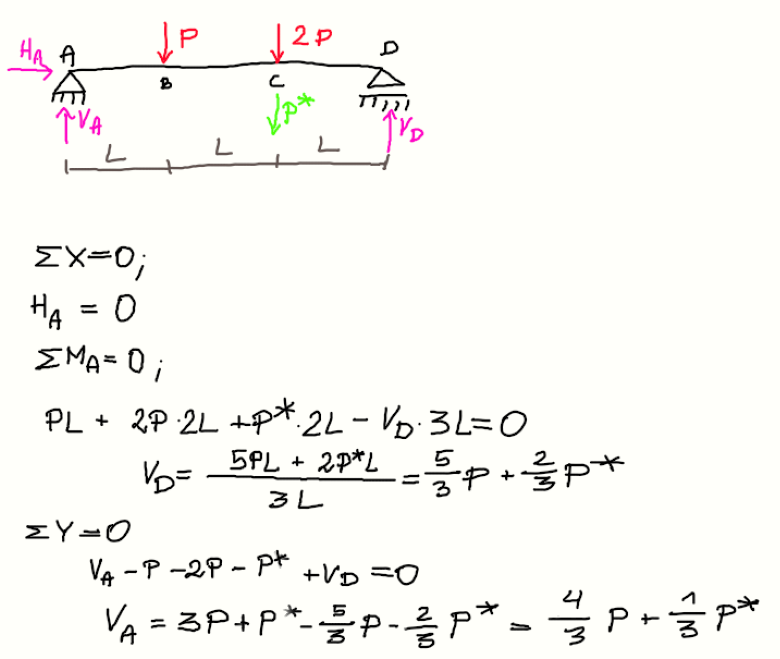

Wprowadzamy fikcyjną siłę P* w miejscu szukanego przemieszczenia i obliczamy reakcje.

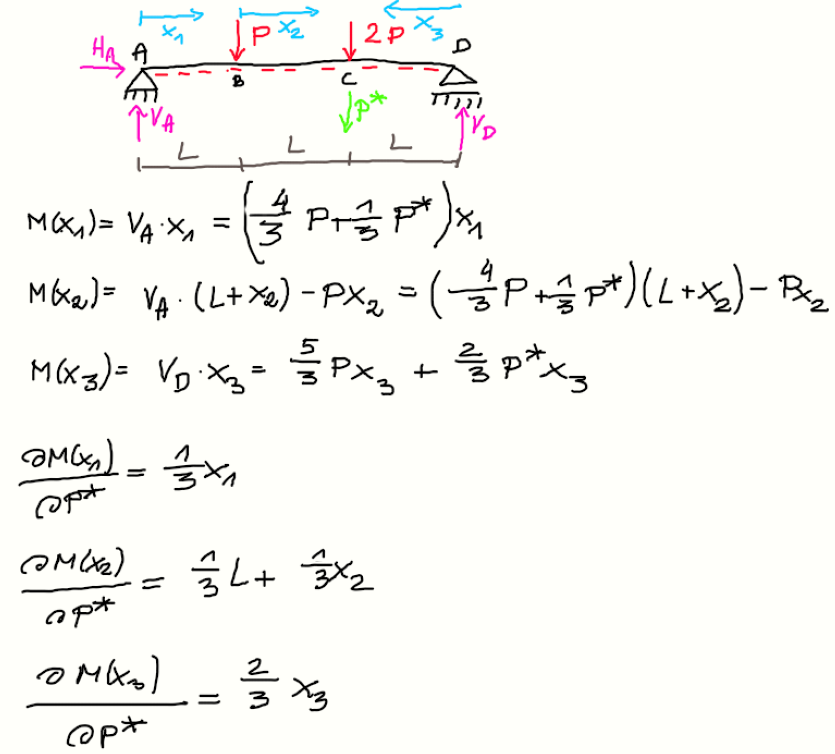

Mając wyznaczone reakcje dzielimy belkę na 3 przedziały charakterystyczne, dla których obliczamy momenty gnące i ich pochodne cząstkowe względem fikcyjnej siły P.

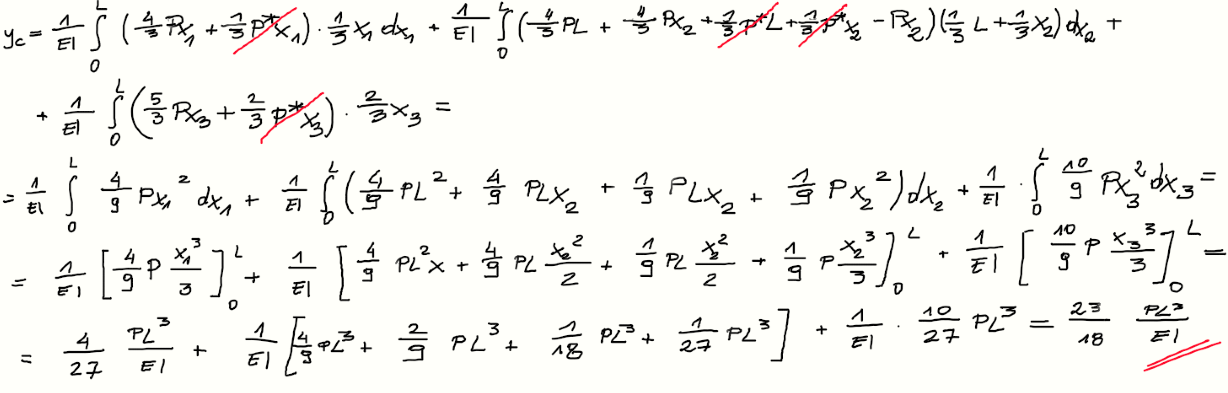

Podstawiamy wszystko pod wzór i całkujemy.
