TWIERDZENIE CASTIGLIANO – ugięcie punktu C

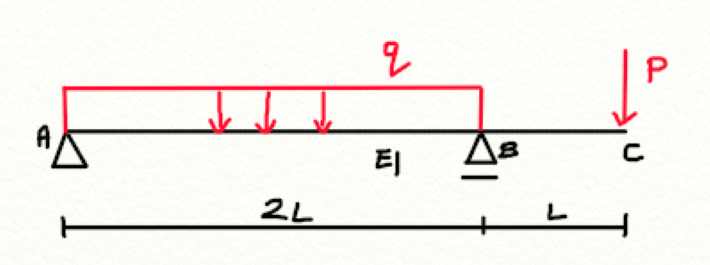

KORZYSTAJĄC Z TWIERDZENIA CASTIGLIANO POLICZYĆ UGIĘCIE PUNKTU C

Rozwiązanie:

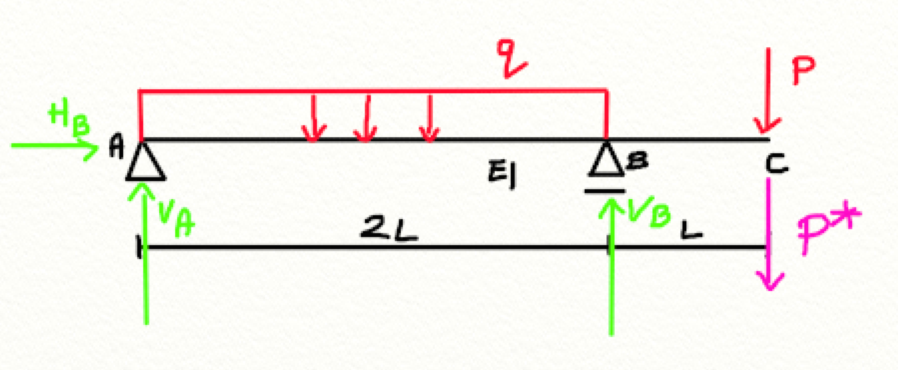

Zaczynamy od wprowadzenia reakcji podporowych w pkt. A i B. Następnie zgodnie z twierdzeniem Castigliano w miejscu i na kierunku poszukiwanego przemieszczenia wprowadzamy fikcyjną siłę P*.

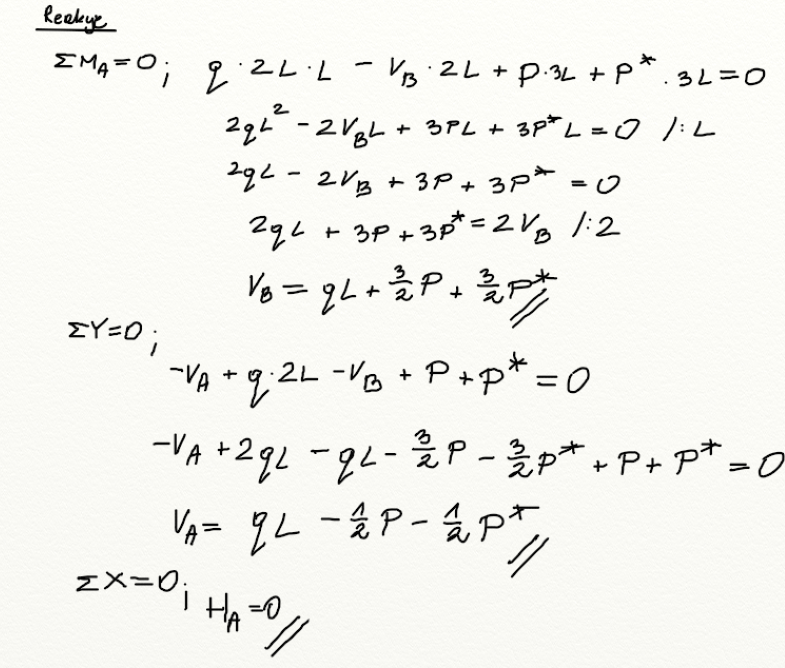

Obliczamy reakcje (uwzględniając siłę P*).

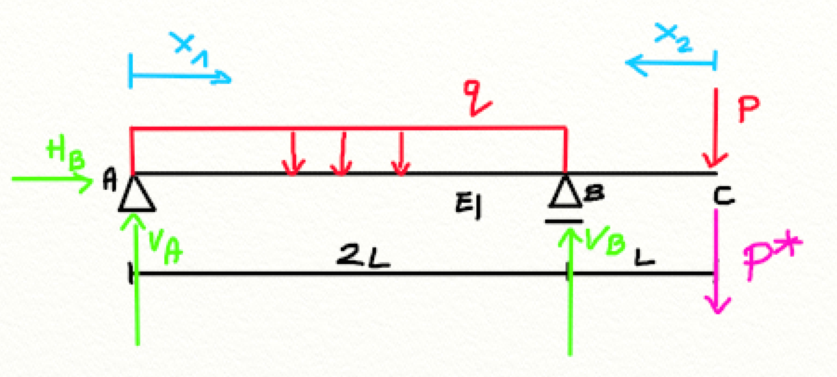

Kolejnym krokiem jest wprowadzenie przedziałów, w których będziemy liczyć momenty zginające. Przedziały te, wyznaczamy w taki sposób, aby relatywnie łatwo się nam liczyło. W tym przykładzie proponuję zaczęcie od lewej i prawej strony.

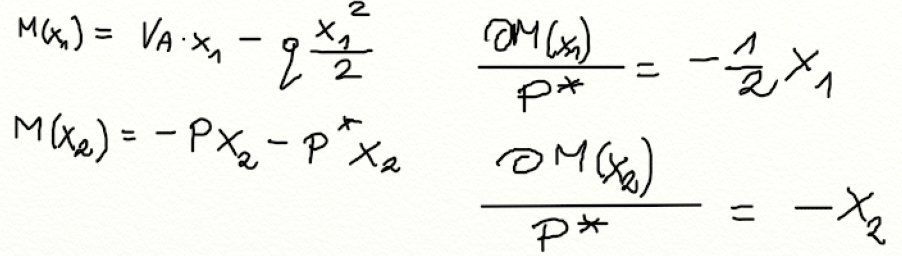

Zapisujemy funkcyjnie momenty zginające. Oraz obliczamy ich pochodne cząstkowe po naszej sile fikcyjnej P*.

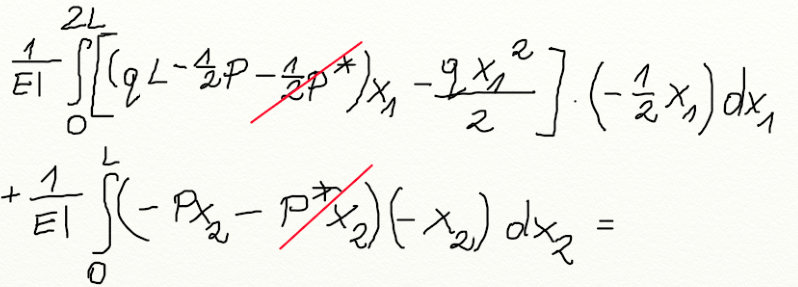

Mając obliczone momenty i ich pochodne, podstawiamy wszytko do wzoru pod całkę i obliczamy. Pamiętajmy, że wartość siły fikcyjnej P* w rzeczywistości jest 0, zatem wszędzie tam, gdzie ona występuje, możemy ją wykreślić.

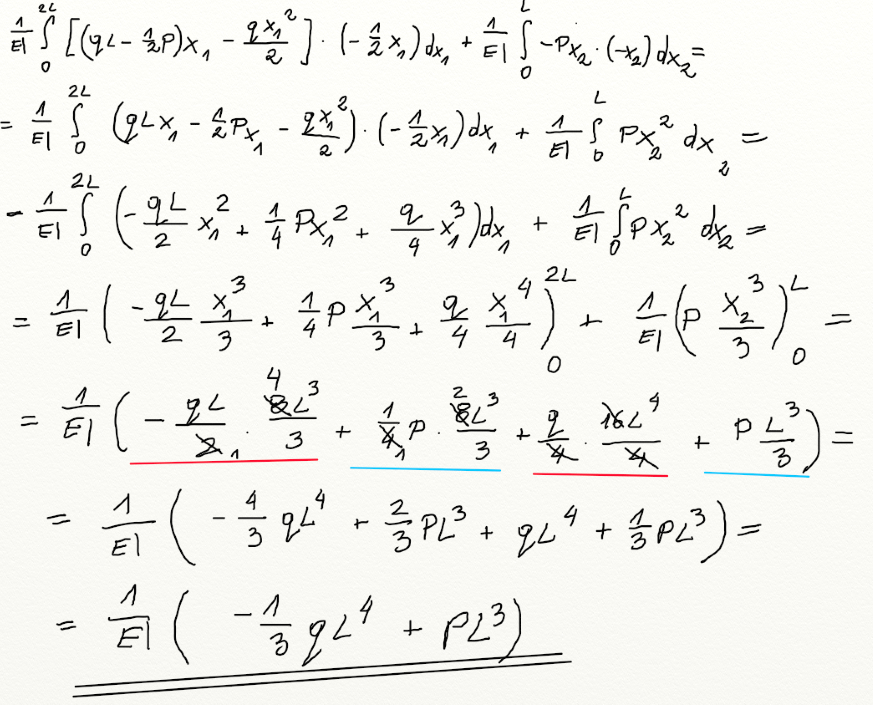

Wymnażamy i całkujemy oraz podstawiamy na samym końcu granice całkowania.

Otrzymany wynik informuje nas ile wynosi ugięcie w poszukiwanym punkcie.
