Twierdzenie CASTIGLIANO – kąt obrotu końca belki

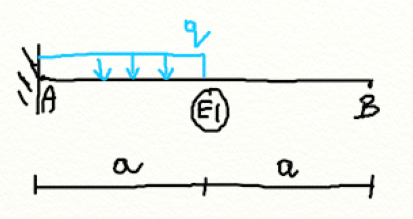

Wyznaczyć dla belki pokazanej na rysunku, obciążonej obciążeniem ciągłym q, kąt ugięcia w punkcie B (Twierdzenie CASTIGLIANO).

Rozwiązanie:

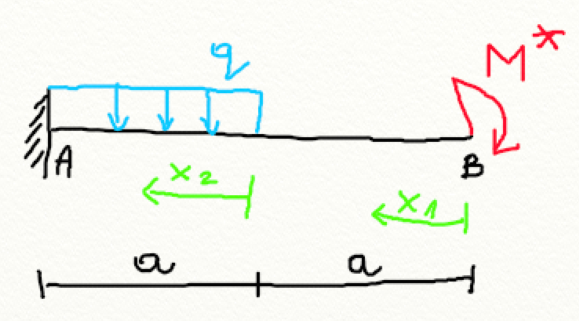

Wprowadzamy zastępczy moment gnący M*, który jest zerowy oraz dzielimy belkę na przedziały charakterystyczne x1, x2.

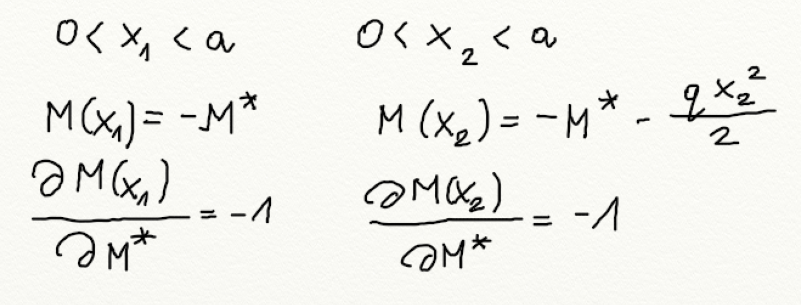

Następnie w przedziałach charakterystycznych wyznaczamy wartości funkcyjne momentu gnącego i obliczamy pochodne cząstkowe względem wprowadzonego momentu M*.

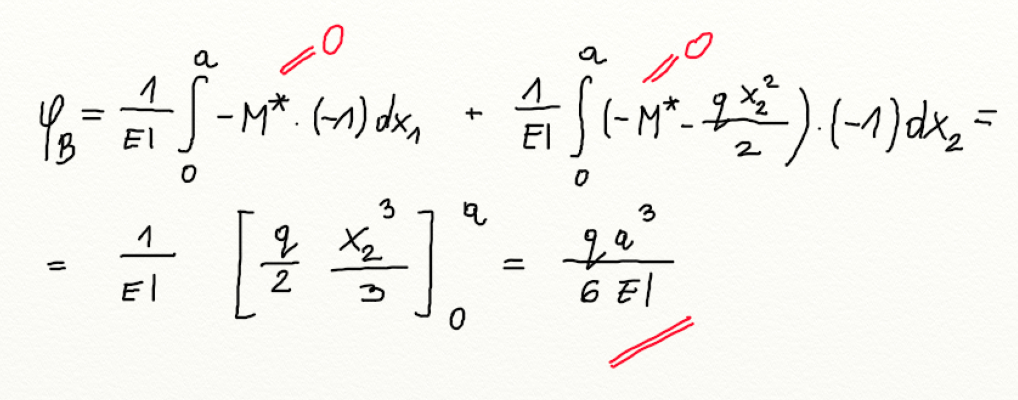

Na zakończenie podstawiamy pod wzór (Twierdzenie CASTIGLIANO) i obliczamy kąt obrotu punktu B.

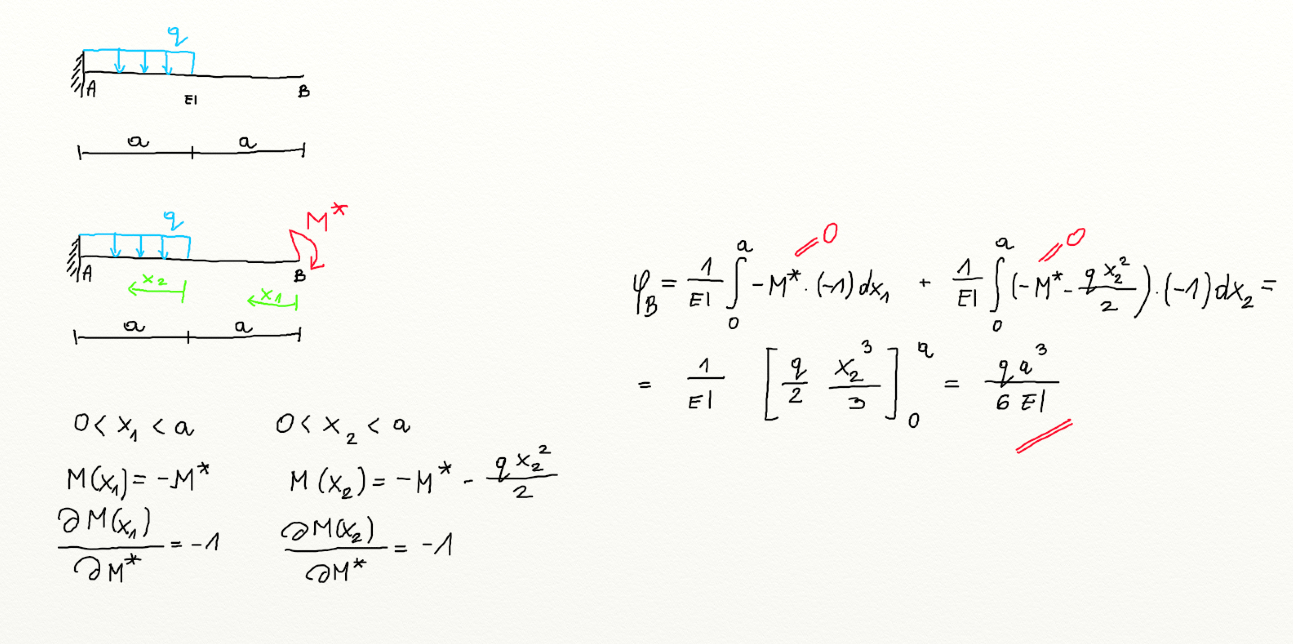

Całość wygląda następująco:
