Równanie różniczkowe linii ugięcia belki wspornikowej

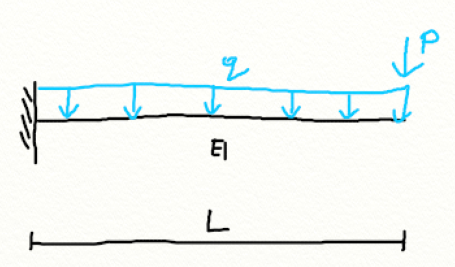

Wyznaczyć równanie różniczkowe linii ugięcia belki wspornikowej obciążonej obciążeniem równomiernie rozłożonym q i siłą skupioną P. Następnie obliczyć maksymalne ugięcie belki (strzałkę ugięcia).

Rozwiązanie:

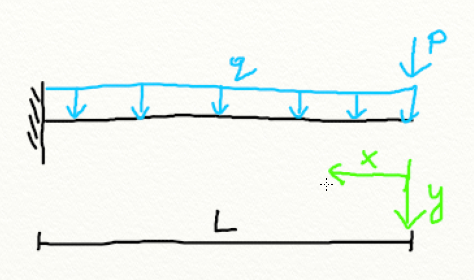

Wprowadzamy lokalny układ współrzędnych.

Następnie obliczamy moment zginający.

Podstawiamy wartości do warunków.

Zapisujemy końcowe rozwiązanie.

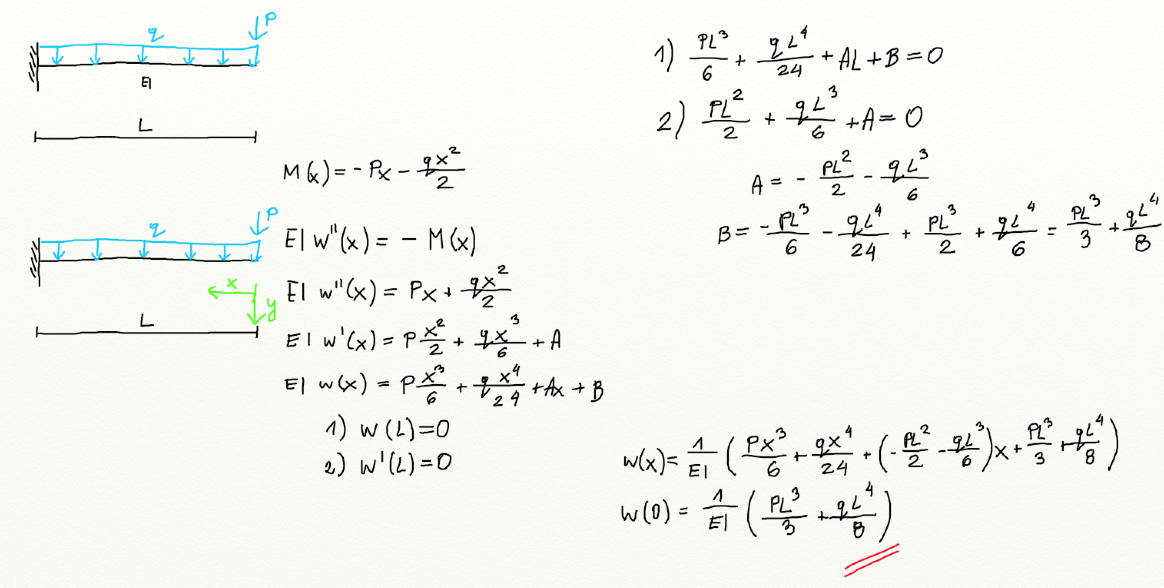

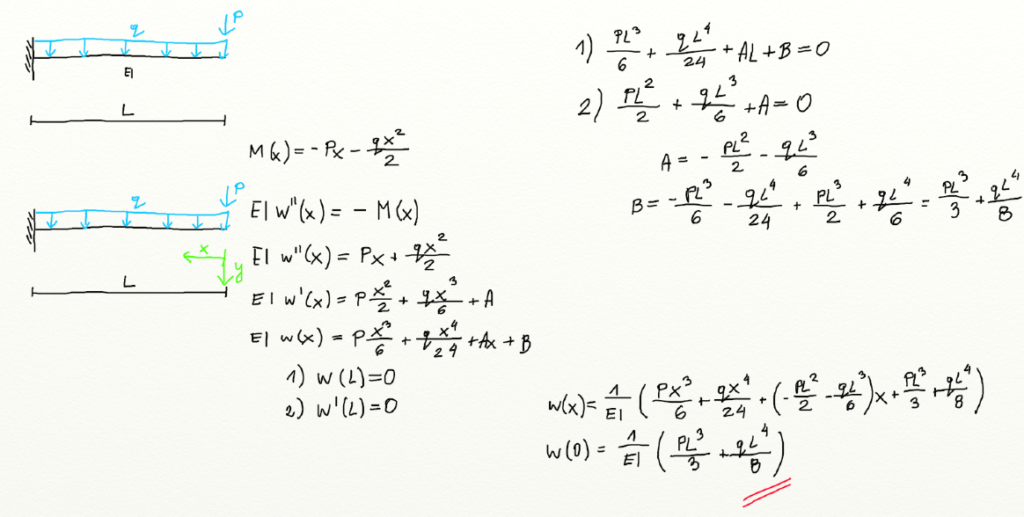

Całość wygląda następująco.
