RAMA HIERARCHICZNA REAKCJE I SIŁY PRZEKROJOWE

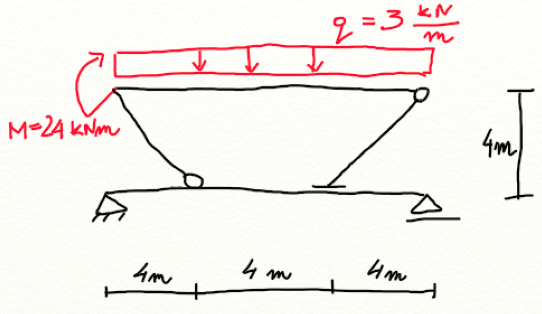

Rozwiązać ramę w zakresie reakcji i sił przekrojowych (schemat hierarchiczny).

Rozwiązanie:

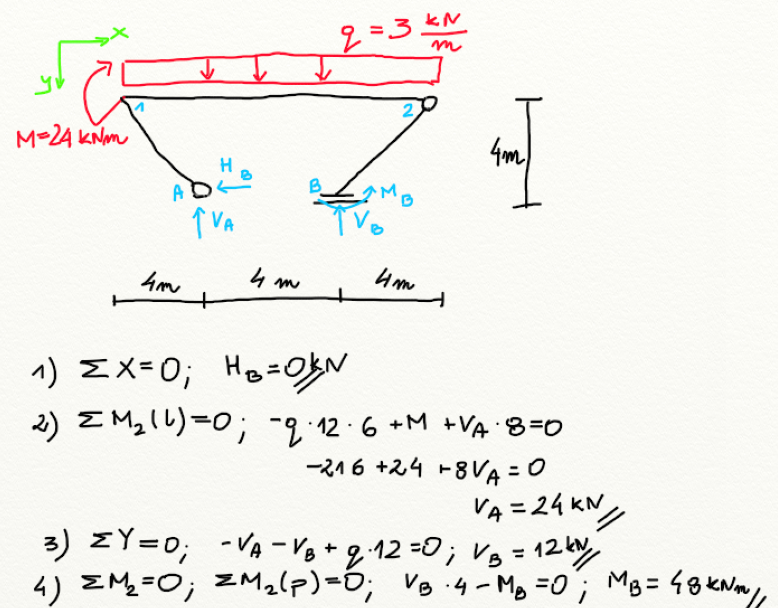

Oznaczamy węzły charakterystyczne ramy. Wprowadzamy lokalny układ współrzędnych. Zajmujemy się górną częścią ramy i obliczamy reakcje. Warunek 2 jest warunkiem konstrukcyjnym.

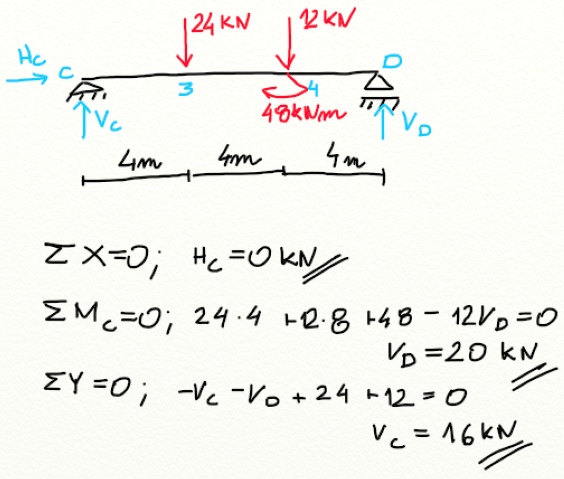

Przenosimy reakcje na dolną cześć ramy. Oznaczamy punkty charakterystyczne i obliczamy ponownie reakcje.

Mając wyznaczone reakcje przechodzimy do obliczania sił wewnętrznych.

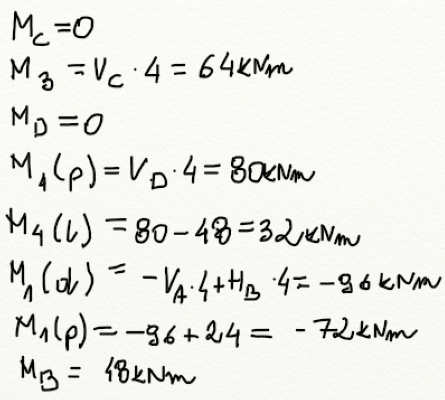

Momenty zginające.

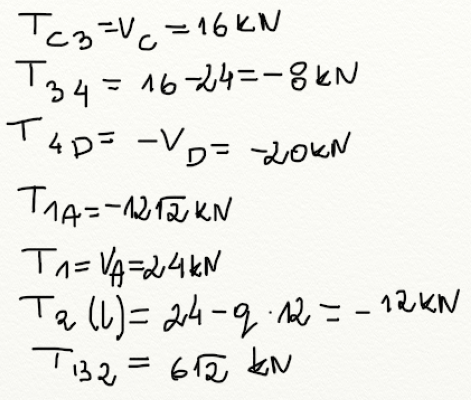

Sił tnące.

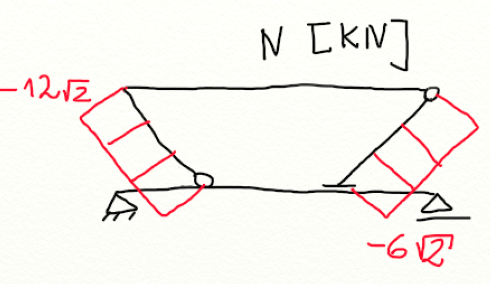

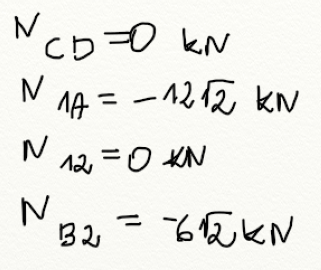

Siły osiowe.

Rysujemy wykresy.

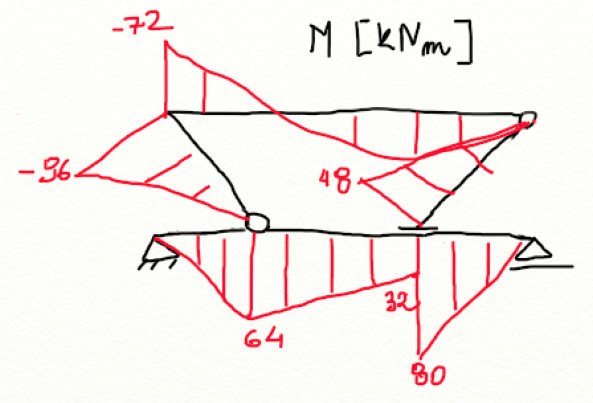

Momenty zginające.

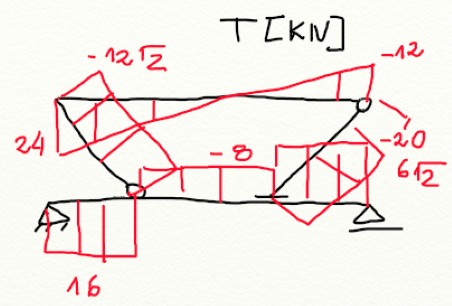

Siły tnące.

Sił osiowe.
